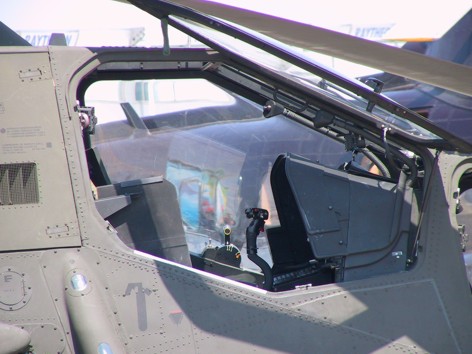

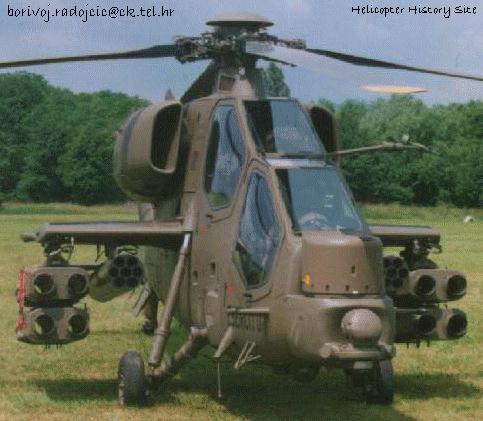

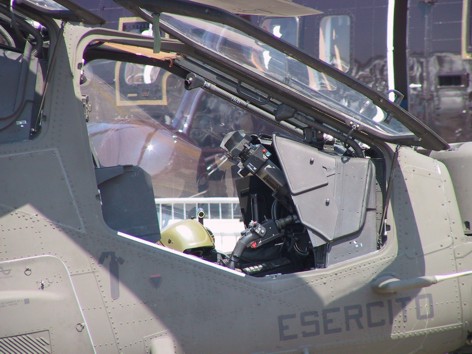

A129 Mangusta :

Caractéristique du A 129 Mangusta



Version

Mangusta

Internationale

Rotor

11.9 m

11.9 m

Longueur rotor tournant

14.5 m

14.5 m

Longueur fuselage

12.5 m

12.5 m

Hauteur

3.3 m

3.3 m

Poids à vide

2500 kg

3000 kg

Poids maxi

4100 kg

5100 kg

Moteur

2 Rolls-Royce Gem 1004D de 872 ch

2 turbines de 1355 ch

Vitesse maxi

250 km/h

275 km/h

Autonomie

560 km

560 km



1000 km avec réservoir extérieur

1000 km avec réservoir extérieur

Plafond pratique

3290 m

Inconnu

Armement du A 129 Mangusta :

- Canon 20 mm ( 500 obus )

- 4 Lance-roquettes

- 8 Missiles air-sol Tow, et Hellfire pour la version internationale

- Missiles air-air Stinger ou Mistral

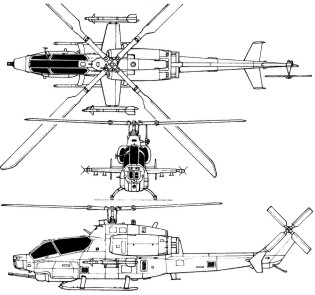

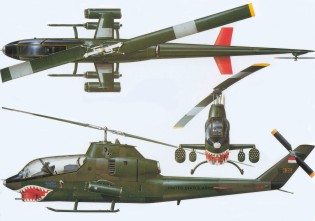

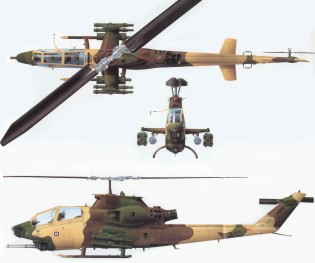

AH1 Huey Cobra :





Différentes versions du AH1 Huey Cobra



Monoturbines :

AH1 G Cobra

Canon et lance-grenade à l'avant



AH1 S Cobra

Missiles TOW



AH1 P Cobra

Vitres plates



AH1 E Cobra

Canon de 20 mm



AH1 F Cobra

Sortie turbine cylindrique, équipé combat de nuit

Bi-turbines :

AH1 J Sea Cobra

Biturbines, antenne arrière



AH1 T Sea Cobra

Arrière allongé, missiles TOW



AH1 W Super Cobra

Missiles TOW, Hellfire, sortie turbine modifié



AH1 Z ou AH1 4BW

Rotor de 4 pales



Caractéristiques du AH1 Huey Cobra



Versions :

AH1 S/F

AH1 W

AH1 Z

Rotor

2 pales 13.4 m

2 pales 14.6 m

4 pales

Longueur rotor tournant

16.1 m

17.7 m

Inconnu

Longueur fuselage

Inconnu

13.6 m

13.8 m

Hauteur

4.1 m

4.5 m

Inconnu

Poids à vide

2990 kg

4650 kg

5500 kg

Poids maxi

4540 kg

6690 kg

8400 kg

Moteur

1 turbomoteur Avco Lycoming T53-L-703 de 1800 ch

2 turbomoteurs T700-GE-401 de 1325 ch

2 turbines

Autonomie

510 km

560 km

680 km

Vitesse maxi

310 km/h

315 km/h

390 km/h



Armement du AH1 Huey Cobra :

- Tourelle M28 : minigun M134 de 7.62 mm ( 4000 balles ) et un lance-grenade M129 de 40 mm ( 300 grenades ) sur AH1 G, AH1 S, AH1 P

- Canon M35 de 20 mm latéral, sue quelques AH1 G

- Canon 20 mm ( 750 obus, + ou - 110° horizontalement, et +18° et -50° verticalement )

- Pod roquettes

- Missiles air-sol TOW ( Portée de 1.6 km )

- Missiles air-sol Hellfire ( Portée de 6 km )

- Missiles air-air Sidewinder

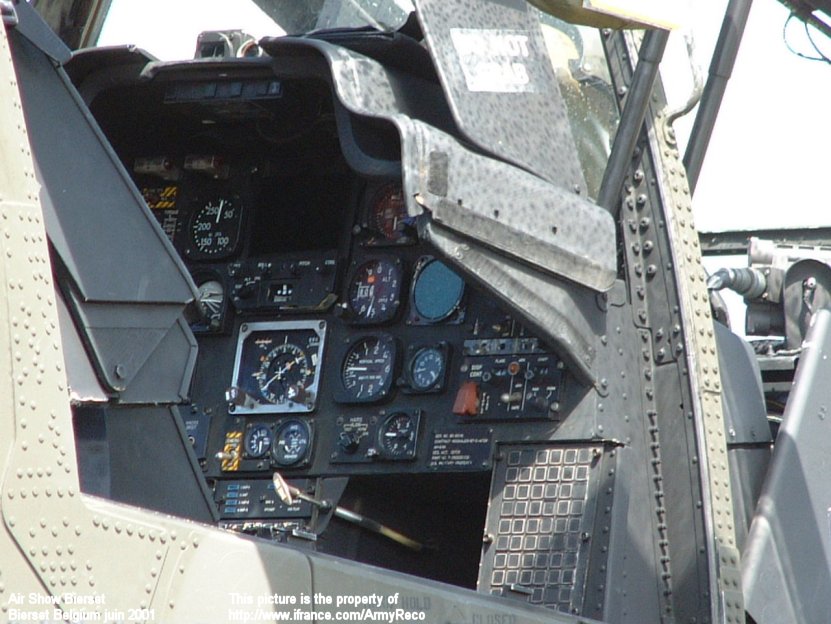

AH64 Apache :

L'AH64 conserve la disposition éprouvée du pilote en place arrière et du mitrailleur/second pilote en place avant. Le canon Chaingun de 30 mm à trois tubes, et capable de tirer 625 coups/min est monté en tourelle sous le nez du fuselage. Il mesure 15.54 m de long, 3.55 m en hauteur et il pèse à vide, en version A : 5165 kg et en version D 5352 kg. Sa vitesse ascensionnelle est de 990 m/min.

Caractéristique de l'AH-64D Longbow



Dimensions externes



Diamètre du rotor principale

14.63 m

Corde de pale du rotor principal

0.53 m

Diamètre du rotor de queue

2.79 m

Envergure : nette

5.23 m

Envergure : sur supports d'armements vides

5.82 m

Distance entre les axes des pylônes : paire interne

3.20 m

Distance entre les axes des pylônes : paire externe

4.72 m

Surface du disque du rotor principal

168.11 m²

Surface du rotor de queue

6.13 m²



Masses et charges



Masse à vide : AH-64 A

5165 kg

Masse à vide : AH-64 D

5352 kg

Masse en ordre de vol, calculée

6650 kg

Masse en ordre de vol

6552 kg

Masse opérationnelle

8006 kg

Masse maxi de carburant : interne

1108 kg

Masse maxi de carburant : externe ( 4 réservoirs de 230 US Gallon )

2712 kg



Performances



A : AH-64 A à 6552 kg; 14 445 lb AUW avec moteurs -701

B : AH-64 A avec moteurs -701C

L : Longbow Apache à 7480 kg ; 16 491 lb avec moteurs -701C ; ISA sauf indication contraire



Vitesse à ne pas dépasser

Toutes

365 km/h

Vitesse maxi en croisière et en palier

A

293 km/h



L

261 km/h

Vitesse ascensionnelle au niveau de la mer

B

990 m/min



L

942 m/min

Vitesse ascensionnelle maxi au niveau de la mer

A

762 m/min



B

771 m/min



L

474 m/min

Plafond pratique

A

6400 m

Plafond pratique, hors effet de sol

A

3290 m



B

3800 m

Plafond en stationnaire en effet de sol

A

3505 m



B

4125 m



L

2990 m

Rayon d'action maxi, carburant interne ( avec 30 min de réserves )

A

482 km



B

408 km



L

408 km

Rayon de convoyage, carburant interne maxi et externe

avec 45 min de réserves

Toutes

1899 km

Autonomie à 1220 m à 35°C



1 h 50 min

Autonomie maxi, avec carburant interne



3 h 9 min

Autonomie à plus de 3000 m



100 km

Facteur de charge limite à basse altitude et vitesse de 164 noeuds au moins



+3.5/-0.5 G



Masses pour des performances moyennes en mission



A

Anti-blindage à 1220 m et 35°C, 4 Hellfire et 320 obus de 30 mm

B

Comme A, mais avec 1200 obus

C

Comme A, mais avec 6 Hellfire et 540 obus

D

Anti-blindage à 610 m et 21 °C, 4 Hellfire et 1200 obus

E

Couverture aérienne à 1220 m et 35°C, 4 Hellfire et 1200 obus

F

Comme E, mais à 610 m et 21°C, 4 Hellfire, 19 roquettes et 1200 obus

G

Escorte à 1220 m et 35°C, 19 roquettes et 1200 obus

H

Escorte à 610 m et 21°C, 38 roquettes et 1200 obus



Masse carburant de mission

A

727 kg



B

1029 kg



C

902 kg



D

1063 kg



E

745 kg



F

1086 kg



G

741 kg



H

1077 kg

Masse en ordre de mission

A

6552 kg



B

7158 kg



C

7158 kg



D

7728 kg



E

6874 kg



F

7813 kg



G

6932 kg



H

7867 kg



Performances moyennes en mission



Vitesse de croisière à puissance intermédiaire

A

285 km/h



B

280 km/h



C

272 km/h



D

274 km/h



E

283 km/h



F

278 km/h



G

287 km/h



H

283 km/h

Vitesse ascensionnelle maxi à puissance intermédiaire

A

448 m/min



B

137 m/min



C

137 m/min



D

301 m/min



E

293 m/min



F

262 m/min



G

262 m/min



H

238 m/min



Autonomie en mission (sans réserves)

A

1 h 50 min



B

2 h 40 min



C

1 h 47 min



D

2 h 30 min



E

1 h 50 min



F

2 h 30 min



G

1 h 50 min



H

2 h 30 min

Longueur



15.54 m

Hauteur



3.55 m

Envergure



14.63 m

Masse maxi au décollage



9525 kg

Rayon d'action maxi



260 nm

Vitesse ascensionnelle maxi



990 m/min

Plafond pratique



6400 m

Plafond en stationnaire



5245 m



Canon Chain gun M230



Calibre

30 mm

Nombre de fûts

1

Longueur

1.68 m

Masse

57.5 kg

Cadence de tir

625 coups/min

Vitesse à la bouche

792 m/s



Missile Hellfire



Type:missile multifonctions à autodirecteur à laser semi actif



Tête militaire: charge unitaire HE (AGM-114A/B/C)





(AGM-114A/B/C)

Longueur

1.626 m

Diamètre

0.178 m

Envergure

0.33 m

Masse au tir

45.7 kg

Portée

1500-8000 m

Vitesse

Mach 1.4



AIM-92 Stinger



Longueur

1.52 m

Diamètre du corps

70 mm

Envergure

0.14 m

Masse au tir

16 kg

Charge militaire

3 kg HE à souffle et à fragmentation, à étoupille

Propulsion

Propulseur à poudre

Guidage d'impact

Infrarouge

Portée

3 km



Roquette aérienne à empennage escamotable



Longueur

1.06 m (sans la charge militaire)

Diamètre de corps

70 mm

Envergure de la dérive

186 mm

Masse en ordre de tir

6.2 kg (sans la charge militaire)

Charge militaire

Principalement de la catégorie des 4.5 kg



Equipements avionique du Longbow



Radar Longbow



Système TADS/PNVS :



TADS

Lunette d'Acquisition et de Désignation de Cibles

PNVS

Système de Vision Nocturne du Pilote



Equipements de contre-mesure infrarouge AN/ALQ-144



Dimension émetteur

241*241*336 mm

Masse émetteur

12.7 kg

Masse unité de commande

0.5 kg

Alimentation électrique

28 V continu, 1200-2000 W

Couverture

360° en azimut

Fiabilité

480 h Temps moyen entre 2 pannes

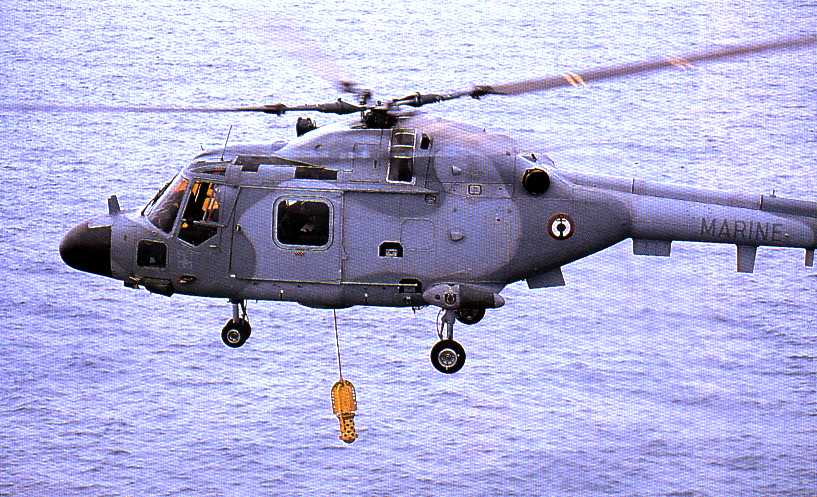

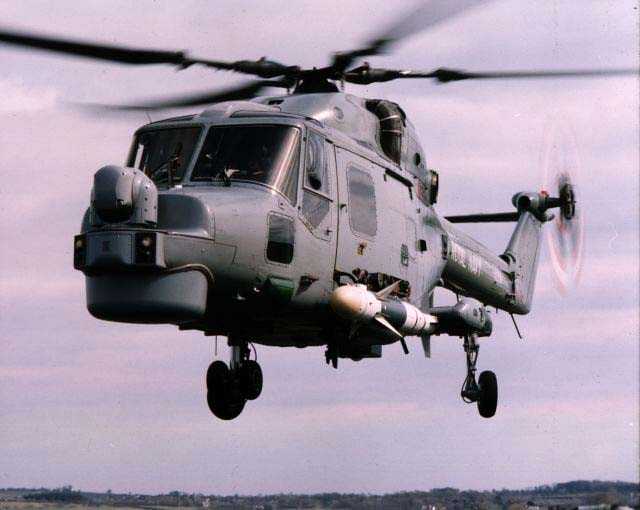

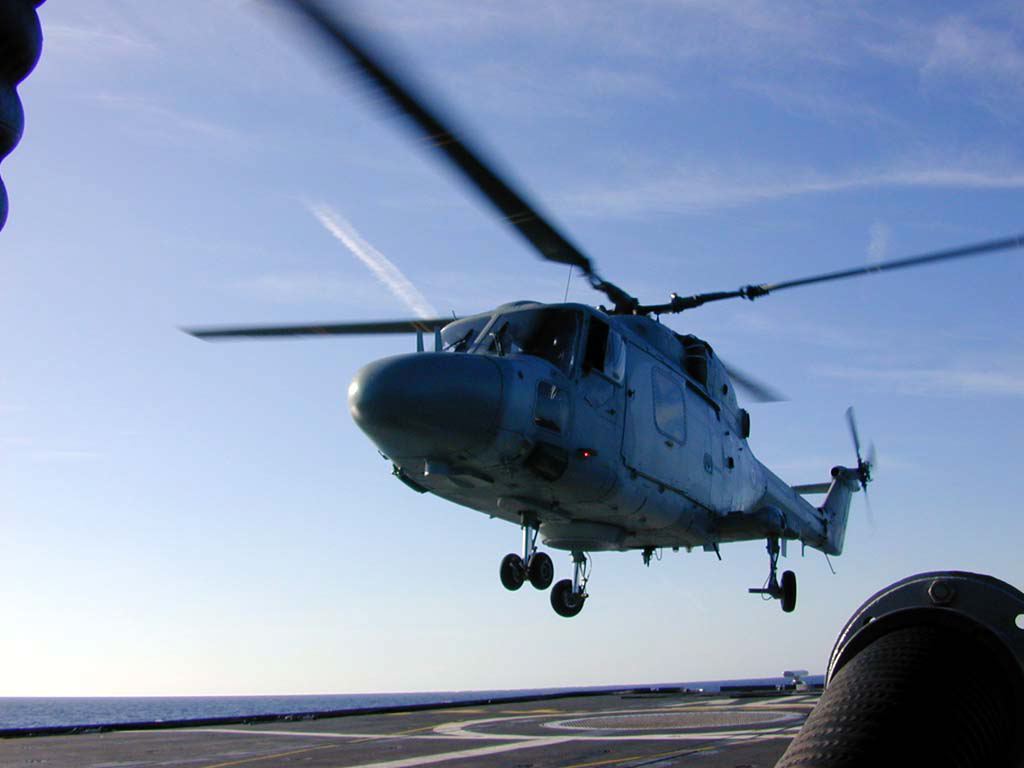

AH Mk1 Lynx :

Version tous usages de cet appareil, très maniable, destiné à l'armée et à la RAF Britannique.

Caractéristiques du AH Mk1 Lynx



Longueur

15.2 m

Diamètre du rotor

12.8 m

Hauteur

3.5 m

Poids mini

2740 kg

Poids maxi

4535 kg

Vitesse maxi

259 km/h

Rayon d'action maxi

630 km

Moteurs

2 Turbomoteurs Rolls-Royce Mk 10001 "Gem" de 900 ch chacun.



Armements pour le Lynx :

- 2 Torpilles Mk 46 pour la lutte anti-sous-marine ou Mk 44 ou Sting Ray

ou

- 2 charges de profondeur

ou

- 4 missiles antinavires Sea Skua , Penguin ou AS.12

Alouette II :

L'Alouette II vola pour la première fois en 1955.

Caractéristiques de l'Alouette II



Moteur

Turboméca Astazou II A de 520 ch sur l'arbre

Vitesse maximale

205 km/h

Masse maximale en charge

1650 kg

Distance franchissable

720 km

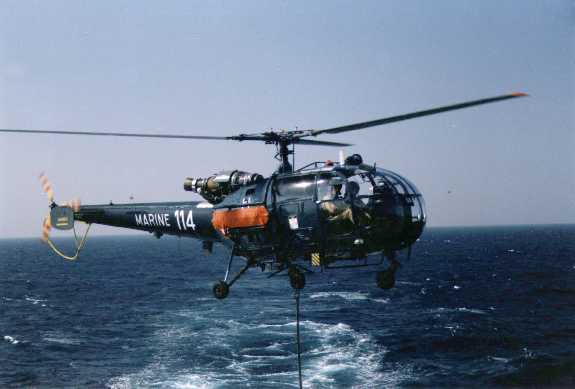

Alouette III :

Hélicoptère militaire très réputé dont les commandes pour toutes versions ont dépassé 1300 unités.

Caractéristiques de l'Alouette III



Diamètre du rotor

11.02 m

Longueur du fuselage rotors repliés

10.03 m

Moteur

1 Turbomoteur Turboméca Astazou XIV de 750 ch

Vitesse maximale

220 km/h

Masse totale en charge

2250 kg

Distance franchissable

540 km

Armements de l'Alouette III :

- 4 Missiles air-mer AS.11 ou AS.12

ou

-2 Torpilles Mk46

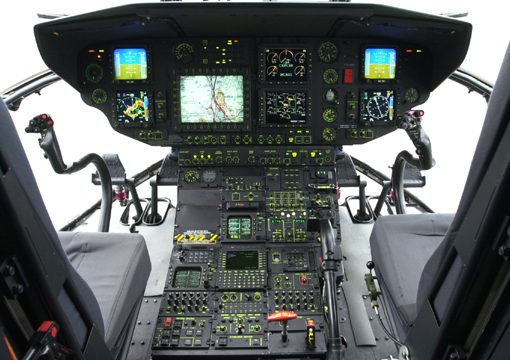

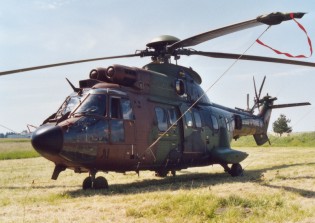

AS 332 Cougar :



AS 555 Fennec :

Caractéristiques du AS 555 AM Fennec



Diamètre rotor

12.94 m

Longueur

10.69 m

Hauteur

3.34 m

Poids à vide équipé

1700 kg

Poids maxi au décollage

2540 kg

Distance maxi franchissable

700 km

Moteur

2 TurboMéca TM319 Arrius de 400 ch

Plafond opérationel

6500 m

Vitesse de croisière

225 km/h



Equipements pour le AS 555 AM Fennec :

- Planche de bord IFR

- Compatible JVN ( Jumelle de Vision Nocturne )

- Armement air-air ( Canon de 20 mm )

- Treuil

- Flottabilité de secours

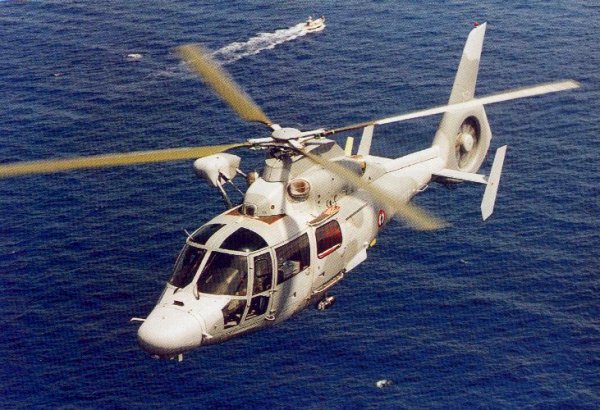

AS 565 SA Panther :

Caractéristiques du AS 565 SA Panther



Longueur

11.6 m

Diamètre rotor

11.9 m

Hauteur

3.9 m

Poids mini

2255 kg

Poids maxi

4250 kg

Vitesse maxi

296 km/h

Rayon d'action maxi

875 km ou 4 heures

Puissance

1566 ch



Equipements du AS 565 SA Panther :

- Mitrailleuse AA-52

- Radar ORB-32 ( 200 nautiques de portée )

- Radar Doppler

- Treuil

- Calculateur de navigation Nadir Mk2

- Système de donnée Titus

- IFF Mode 4

- FLIR Chlio

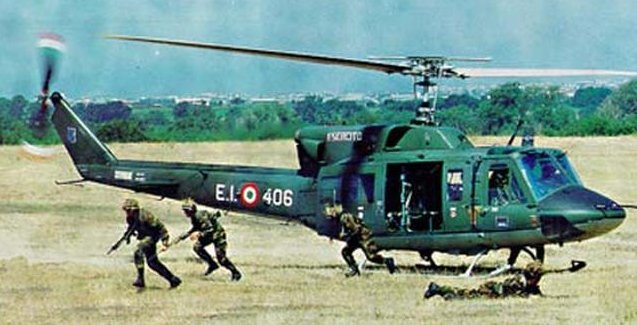

AB-212 :

Caractéristiques de l'Agusta-Bell 212 (AB-212)



Diamètre rotor

14.63 m

Longueur hors tout rotor tournant

17.40 m

Moteur

1 turbomoteur Pratt & Whitney Canada PT6T-6 Turbo Twin Pac de 1875 ch

Masse maxi au décollage

5070 kg

Vitesse de croisière

185 km/h

Charge utile

7 passagers ou 2270 kg de fret

Distance franchissable

600 km

Armement en version marine :

- 2 torpilles Mk46 ou A244/S

ou

- 2 missiles antinavires AS.12

ou

- 2 missiles Sea Killer Mk2

ou

- 2 missiles Sea Skua

L'AB-212 est une version bimoteur du célèbre UH-1 Iroquois mieux connu sous le nom de "Huey".

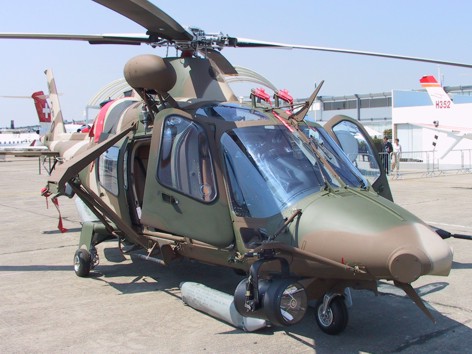

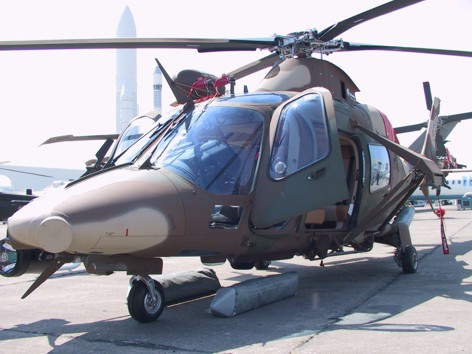

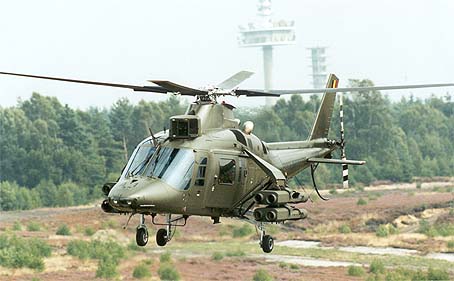

Augusta A-109 :

Caractéristiques de l'Agusta A-109



Diamètre du rotor

11 m (version civile A-109 Mk 2)

Longueur hors tout rotor tournant

13.05 m (version civile A-109 Mk 2)

Moteurs

2 turbomoteurs Allison 250-C20B de 420 ch (version civile A-109 Mk 2)

Charge utile

6 passagers ou une charge interne ou externe de 910 kg (version civile A-109 Mk 2)

Masse maxi au décollage

2600 kg (version civile A-109 Mk 2)

Vitesse de croisière

280 km/h (version civile A-109 Mk 2)

Distance franchissable

585 km (version civile A-109 Mk 2)
